SFP Modülleri: Modern Ağların Trafik Akışına Güç Verme

I. Giriş SFP modülleri

A. Hook: Modern ağın omurgası

Verilerin ışık hızında aktığı modern dijital iletişimin karmaşık ağında, perde arkasında yorulmadan çalışan olmayan kahramanlar var. Bunlar arasında Küçük Form Faktörü Takılabilir (SFP) Modülü Kritik bir bileşen olarak öne çıkıyor ve sessizce, geniş veri merkezlerinden günlük internet deneyiminize kadar her şeyi güçlendiren yüksek hızlı bağlantıyı sağlıyor. Genellikle gözden kaçan, bu kompakt alıcı -vericiler özünde, çağdaş ağın omurgasıdır.

B. SFP modülü nedir?

SFP modülü, hem telekomünikasyon hem de veri iletişimi uygulamaları için kullanılan kompakt, sıcak çekilebilir bir optik alıcı vericidir. Birincil amacı, fiber optik kablolar üzerinden veri iletimini kolaylaştırmak veya bakır bağlantısı sağlamak için elektrik sinyallerini optik sinyallere (ve tersine) dönüştürmektir.

1. Tanım ve Amaç : Özünde, bir SFP modülü, anahtarlar, yönlendiriciler ve ağ arayüz kartları (NIC) gibi ağ cihazlarının çeşitli fiber optik kablolara veya bakır kablolara bağlanmasına izin veren minyatür bir Gigabit arayüz dönüştürücüdür (GBIC). Bir arayüz görevi görür ve verilerin farklı fiziksel medyada seyahat etmesini sağlar.

2. Temel özellikler :

• Sıcak : SFP'ler, sistemi düşürmeden, kesinti süresini en aza indirmeden ve bakımı basitleştirmeden bir ağ cihazına sokulabilir veya çıkarılabilir.
• Kompakt : Küçük boyutları, ağ ekipmanlarında yüksek port yoğunluğuna izin verir, bu da onları alan kısıtlı ortamlar için ideal hale getirir.
• Çok yönlü : SFP'ler çok çeşitli ağ standartlarını, veri hızlarını ve mesafeleri destekleyerek onları çeşitli ağ ihtiyaçlarına uyarlanabilir.

C. Kısa Tarih ve Evrim (GBIC'den SFP'ye ve ötesine)

SFP modülü, daha büyük Gigabit Arayüz Dönüştürücü (GBIC) alıcı -vericisinin halefi olarak ortaya çıktı. GBIC'ler etkili olsa da, hacimli boyutları ağ ekipmanlarında sınırlı liman yoğunluğu. Endüstrinin minyatürleştirme ve daha yüksek verimlilik zorlaması, aynı işlevselliği önemli ölçüde daha küçük bir ayak izinde sunan SFP'nin geliştirilmesine yol açtı. Bu evrim, ağ üreticilerinin daha kompakt ve güçlü cihazlar tasarlamasına izin veren çok önemli bir an oldu. SFP'nin başarısı, her biri veri iletim hızlarının sınırlarını zorlayan SFP, QSFP ve OSFP gibi daha hızlı ve daha gelişmiş alıcı -vericilerin yolunu açtı.

D. Günümüz ağ altyapısında önem

Büyük veri tüketimi ve anlık iletişim talebi ile tanımlanan bir dönemde, SFP modüllerinin önemi abartılamaz. Bunlar şunları temel alırlar:

• Ölçeklenebilirlik : Ağların sadece modülleri değiştirerek büyüyen veri taleplerine kolayca genişlemesini ve uyum sağlamasını sağlamak.
• Esneklik : SFP'yi değiştirerek tek bir ağ cihazının çeşitli tür bağlantıları (örn. Kısa menzilli fiber, uzun menzilli fiber veya bakır) desteklemesine izin vermek.
• Güvenilirlik : Veri merkezlerinde, kurumsal ağlarda ve telekomünikasyonlarda kritik uygulamalar için gerekli olan sağlam ve yüksek performanslı bağlantılar sağlamak.

Bu küçük, ancak güçlü bileşenler, günlük güvendiğimiz yüksek hızlı, esnek ve verimli ağlar olmadan mümkün olmazdı.

İi. SFP Modül Temellerini Anlamak

A. Bir SFP modülünün anatomisi

Bir SFP modülü, küçük boyutuna rağmen, veri iletimini kolaylaştırmak için konserde çalışan birkaç önemli bileşeni içeren sofistike bir mühendislik parçasıdır.

1. Alıcı -verici bileşenleri (verici, alıcı) : Bir SFP modülünün kalbi alıcı -verici bileşenlerinde yatar. Bir tarafta bir verici (TX), elektriksel veri sinyallerini bir lazer diyot (fiber optik için) veya bakır için elektrik sinyalleri kullanarak optik ışık darbelerine dönüştüren. Öte yandan, alıcı (RX) bu gelen optik ışık darbelerini veya elektrik sinyallerini algılar ve bunları ağ cihazının anlayabileceği elektrik veri sinyallerine dönüştürür. Bu ikili işlevsellik, genellikle "alıcı -vericiler" olarak adlandırılır.

2. Elektrik arayüzü : Bu, SFP modülünün doğrudan ana ağ cihazına (örneğin bir anahtar bağlantı noktası) takılan kısmıdır. SFP'nin cihazın devresiyle güç almasına ve veri sinyalleri almasına izin veren elektrik bağlantısını kuran bir dizi pimden oluşur. Bu arayüz, birlikte çalışabilirliği sağlamak için belirli standartlara bağlıdır.

3. Optik Arabirim (LC konnektörü) : Fiber optik SFP'ler için optik arayüz fiber optik kablonun bağlandığı yerdir. SFP modülleri için kullanılan en yaygın konektör tipi LC (Lucent konektörü) . LC konektörleri, yüksek yoğunluklu yetenekleri ve güvenilir performansları ile bilinen küçük form faktörlü konektörlerdir, bu da onları SFP modüllerinin kompakt tasarımı için ideal hale getirir. Genellikle güvenli bir bağlantı sağlamak için bir mandallama mekanizmasına sahiptirler.

4. Dijital Teşhis İzleme (DDM) / Dijital Optik İzleme (DOM) : Birçok modern SFP modülü DDM veya DOM özellikleri ile donatılmıştır. Bu özellik, ağ yöneticilerinin Optik Çıkış Gücü, Optik Giriş Gücü, Sıcaklık, Lazer Önyargı Akımı ve Alıcı Verme Besleme Voltajı gibi SFP'nin gerçek zamanlı parametrelerini izlemelerini sağlar. DDM/DOM, proaktif sorun giderme, performans izleme ve öngörücü bakım sağlayarak ağ güvenilirliğini artırarak ağ yönetimi için paha biçilmezdir.

B. SFP modülleri nasıl çalışır?

Bir SFP modülünün operasyonel prensibi, sinyallerin verimli dönüşümü ve iletimi etrafında döner.

1. Sinyal Dönüşümü (Elektrikten Optik ve Tam tersi) : Bir fiber optik kablo üzerinden bir ağ cihazından verilerin gönderilmesi gerektiğinde, cihazdan elektrik veri sinyalleri SFP'nin vericisine beslenir. Verici bu elektrik sinyallerini ışık darbelerine dönüştürür (fiber SFP'ler için bir VCSEL veya DFB lazeri veya bakır SFP'ler için spesifik elektrik sinyalleri kullanılarak). Bu ışık darbeleri daha sonra fiber optik kablodan geçer. Alıcı uçta, başka bir SFP modülünün alıcısı bu ışık darbelerini algılar ve daha sonra bağlı ağ cihazına aktarılan elektrik sinyallerine dönüştürür.

2. Fiber optik kablolar üzerinden veri iletiminde rol : SFP'ler fiber optik ağlarda önemli aracılardır. Belirli uzunlukların ötesinde geleneksel bakır kablolama ile imkansız olabilecek verilerin yüksek hızlı, uzun mesafeli iletimini etkinleştirirler. Elektrik sinyallerini ışığa dönüştürerek, elektrik direnci ve elektromanyetik parazitin sınırlamalarının üstesinden gelirler, veri merkezlerinde, binalar arasında ve hatta şehirler arasında güçlü mesafelerde sağlam ve hızlı veri akışına izin verir.

C. SFP modüllerinin temel avantajları

SFP modüllerinin yaygın olarak benimsenmesi büyük ölçüde ağ tasarımı ve işletmesinde sundukları önemli avantajlardan kaynaklanmaktadır.

1. Esneklik ve ölçeklenebilirlik : SFP'ler benzersiz esneklik sağlar. Tek bir ağ anahtarı, SFP bağlantı noktalarını uygun modüllerle doldurarak çeşitli bağlantı türlerini (örn. Kısa menzilli çok modlu fiber, uzun menzilli tek modlu fiber veya bakır ethernet) destekleyebilir. Bu modülerlik, ağların tüm ağ cihazlarını değiştirmeye gerek kalmadan değişen gereksinimlere uyum sağlayarak kolayca ölçeklendirmesine izin verir.

2. Maliyet etkinliği : Ağ yöneticilerinin yalnızca mevcut uygulamalar için gereken belirli alıcı -vericileri satın almasına izin vererek, SFP'ler başlangıç donanım maliyetlerini azaltır. Ayrıca, sıcaklık çekilebilir doğası ve DDM yetenekleri bakım ve sorun gidermeyi basitleştirerek zaman içinde daha düşük operasyonel giderlere yol açar.

3. Sıcak aşılabilir doğa : Belirtildiği gibi, ağ cihazı çalışırken SFP'ler eklenebilir veya çıkarılabilir. Bu "sıcak aşılabilir" özellik, yükseltmeler, değiştirmeler veya sorun giderme sırasında ağ kesintisini en aza indirerek sürekli hizmet kullanılabilirliği sağlayarak.

4. Standardizasyon (MSA - Çok Kaynak Sözleşmesi) : SFP modüllerinin tasarımı ve işlevselliği çok kaynaklı bir anlaşma (MSA) tarafından yönetilir. Bu endüstri çapındaki anlaşma, farklı üreticilerden SFP'lerin birlikte çalışabilir olmasını, satıcının kilitlenmesini önlemesini ve rekabetçi bir pazarı teşvik etmesini sağlar. Bu standardizasyon, kullanıcılara çok çeşitli seçenekler sunan ve çeşitli ağ ekipmanlarında uyumluluk sağlayan büyük bir faydadır.

III. SFP modül türleri

SFP modüllerinin çok yönlülüğü, her biri veri hızı, iletim mesafesi ve fiber tipi ile ilgili belirli ağ gereksinimlerini karşılamak üzere tasarlanmış olan geniş türlere bağlanır. Herhangi bir uygulama için uygun SFP'yi seçmek için bu kategorileri anlamak esastır.

A. Veri hızına göre kategorizasyon

SFP modülleri öncelikle destekleyebilecekleri maksimum veri hızı ile sınıflandırılır. Bu, farklı Ethernet standartlarına uygunluklarını belirler.

Kategori	Veri oranı	Tanım	Ortak türler	Fiber/Kablo Tipi	Tipik mesafe
100Base (Fast Ethernet)	100 Mbps	Eski sistemlerde veya belirli endüstriyel uygulamalarda kullanılan hızlı Ethernet uygulamaları için tasarlanmıştır.	100base-fx, 100base-lx	Çok modlu veya tek modlu fiber	2 km'ye (FX) kadar, 10 km'ye kadar (LX)
1000Base (Gigabit Ethernet)	1 Gbps	En yaygın tür, kurumsal ağlarda ve veri merkezlerinde yaygın olarak kullanılır.	1000base-sx	Çok modlu fiber (MMF)	550 metreye kadar
			1000base-lx/lh	Tek modlu fiber (SMF)	10 km'ye kadar
			1000base-zx	Tek modlu fiber (SMF)	70-80 km'ye kadar
			1000base-T	Bakır (RJ45)	100 metreye kadar

B. Dalga boyu/mesafeye göre kategorizasyon

Veri hızının ötesinde, SFP'ler kullandıkları ışığın dalga boyu ve kaplayabilecekleri maksimum mesafe ile de sınıflandırılır.

Kategori	Dalga boyu/yöntem	Tanım	Tipik kullanım
Kısa süreli (SR)	850 nm	Çok modlu fiber üzerinde daha kısa mesafeler için tasarlanmıştır.	İnşa içi, veri merkezi bağlantıları
Uzun uzatma (LR)	1310 nm	Tek modlu fiber üzerinde daha uzun mesafeler için tasarlanmıştır.	İnşa Etme, Kampüs Ağları
Genişletilmiş uzatma (ER)	1550 nm	Tek modlu fiber üzerinde daha da fazla mesafe sunar.	Metropolitan Area Networks (MAN), Long Haul Enterprise Connections

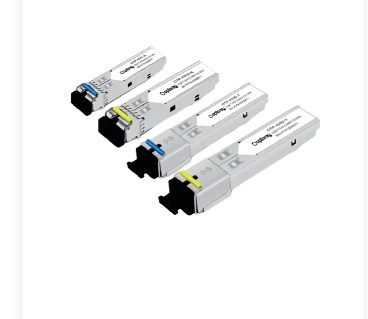

İki yönlü (bidi) SFP'ler	İki farklı dalga boyu (ör. 1310/1490 nm)	Tek bir fiber optik kablo dizisi üzerinden veri iletir ve alır.	Eve Fiber (FTTH) Uygulamalar

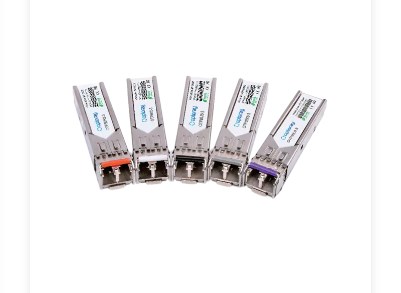

CWDM SFP'ler (kaba dalga boyu bölümü çoğullama)	Geniş aralıklı dalga boyları (örn. 1270-1610 nm)	Farklı dalga boyları kullanarak tek bir fiber iplik üzerinden birden fazla veri kanalına izin verir. Orta mesafeler için uygun maliyetli.	Metro Ethernet, Kurumsal Ağlar
DWDM SFP'ler (yoğun dalga boyu bölümü çoğullama)	Yakın aralıklı dalga boyları (örneğin, C-Band 1530-1565 nm)	Tek bir fiber üzerinde önemli ölçüde daha fazla sayıda kanal ve daha fazla bant genişliği sağlar.	Uzun mesafeli, yüksek kapasiteli ağlar

C. Özel SFP modülleri

Standart Ethernet uygulamalarına ek olarak, SFP'ler diğer ağ protokolleri için de uyarlanmıştır.

1. Fiber Kanalı SFPS : Bu modüller, depolama alanı ağlarında (SANS) yaygın olarak kullanılan fiber kanal ağları için özel olarak tasarlanmıştır. Çeşitli fiber kanal hızlarını (örn. 1G, 2G, 4G, 8g) destekler ve sunucular ve depolama aygıtları arasında yüksek hızlı veri aktarımı için çok önemlidir.

2. Sonet/SDH SFPS : Senkron optik ağ (Sonet) ve senkron dijital hiyerarşi (SDH), optik fiber üzerinden dijital bilgileri iletmek için standartlaştırılmış protokollerdir. SFP'ler, çeşitli Sonet/SDH oranlarını (örn. OC-3, OC-12, OC-48) desteklemek için mevcuttur ve bu da ses ve veri iletimi için telekomünikasyon ağlarında kullanımlarını sağlar.

IV. SFP vs. SFP vs. QSFP vs OSFP

Ağ talepleri artmaya devam ettikçe, optik alıcı -vericilerin evrimi, her biri giderek daha yüksek veri oranlarını desteklemek için tasarlanmış bir modül ailesine yol açmıştır. SFP modülleri kompakt, sıcak çekilebilir alıcı-vericiler için zemin hazırlarken, bant genişliği için doyumsuz talebi karşılamak için sonraki yinelemeler ortaya çıkmıştır. Bu form faktörleri arasındaki ayrımları anlamak, yüksek performanslı ağların tasarlanması ve yükseltilmesi için çok önemlidir.

Modül Türü	Ad Soyad	Tipik veri hızı	Temel özellikler	Ortak uygulamalar
SFP	Küçük form faktörü takılabilir	1 Gbps	SFP'nin kompakt, ateşlenebilir, selefi.	Gigabit Ethernet, 1G fiber kanalı, anahtarları/yönlendiricileri/sunucuları bağlama.
SFP	Gelişmiş küçük form faktörü takılabilir	10 Gbps	SFP'ye fiziksel olarak benzer boyutta, daha yüksek hız, bazı sinyal koşullandırmalarını barındırmak için hareket ettirir.	10 Gigabit Ethernet, Sunucudan TOR anahtar bağlantıları, veri merkezlerindeki anahtarlar arası bağlantılar.
QSFP	Dörtlü küçük form faktörü takılabilir artı	40 Gbps	4x SFP'den daha yüksek yoğunlukta 4 x 10 Gbps şerit iletir.	40 Gigabit Ethernet, Infiniband, Yüksek Bant Genişlik Uplinks.
QSFP28	Dörtlü küçük form faktörü takılabilir 28	100 Gbps	4 x 25 Gbps şerit iletir.	100 Gigabit Ethernet, Veri Merkezi Bağlantıları, Çekirdek Ağ Bağlantıları.
QSFP56	Dörtlü küçük form faktörü takılabilir 56	200 Gbps	4 x 50 Gbps PAM4 şeritleri iletir.	200 Gigabit Ethernet, yeni nesil veri merkezi ağları.
QSFP-DD	Dörtlü küçük form faktörü takılabilir çift yoğunluk	200/400/800 Gbps	Elektrik şeritlerini 8'e ikiye katlar, QSFP'ye benzer form faktörü.	Ultra yüksek yoğunluklu veri merkezleri, bulut ağları.
OSFP	Sekizli küçük form faktörü takılabilir	400/800 Gbps	Daha iyi termal yönetim için QSFP-DD'den biraz daha büyük 8 elektrik şeridini destekler.	En son 400g ve gelecekteki 800g dağıtımları, hiper ölçekli veri merkezleri.

E. Hangi ne zaman kullanılmalı: Uygulama senaryoları ve ağ gereksinimleri

SFP, SFP, QSFP ve OSFP arasındaki seçim tamamen belirli ağ gereksinimlerine bağlıdır:

• SFP (1 Gbps) : Geleneksel Gigabit Ethernet bağlantıları, eski ağ ekipmanları ve temel ofis ağları veya bağlantı kenar cihazları gibi 1 Gbps bant genişliğinin yeterli olduğu senaryolar için idealdir.
• SFP (10 Gbps) : 10 Gigabit Ethernet için standart. Sunucuları raf üstü (TOR) anahtarlara bağlamak için gerekli olan, bir veri merkezindeki anahtarlar arası bağlantılar ve 10 Gbps'nin geçerli hız gereksinimi olduğu kurumsal omurga ağları.
• QSFP (40/100/200/400 Gbps) :
  • QSFP (40 Gbps) : Veri merkezlerindeki 10G bağlantıları, anahtara geçiş bağlantılarını ve yüksek bant genişliğinde yerleşimleri toplamak için kullanılır.
  • QSFP28 (100 Gbps) : 100G veri merkezi ara bağlantıları, çekirdek ağ bağlantıları ve yüksek yoğunluklu sunucu bağlantısı için işgücü.
  • QSFP56/QSFP-DD (200/400/800 Gbps) : Maksimum bağlantı noktası yoğunluğu ve bant genişliğinin çok önemli olduğu aşırı ölçekli veri merkezleri, bulut sağlayıcıları ve son derece yüksek bant genişliği uygulamaları için çok önemlidir.
• OSFP (400/800 Gbps) : Ayrıca, özellikle termal yönetim ve geleceğe dayanıklı hale getirilen, genellikle büyük ölçekli veri merkezlerinde ve servis sağlayıcı ağlarında önemli hususlar olduğunda, en yeni 400g ve gelecekteki 800g dağıtımları için de kullanılır.

Özetle, ağ hızları hızlanmaya devam ettikçe, her alıcı-verici form faktörü, ağ altyapısının farklı katmanlarında hayati bir rol oynar ve bant genişliği taleplerinin verimli ve maliyet etkin bir şekilde karşılanmasını sağlar.

V. SFP modüllerinin uygulamaları

SFP modüllerinin yaygın olarak benimsenmesi ve sürekli evrimi, çeşitli ağ ortamlarında kritik rollerinden kaynaklanmaktadır. Çok yönlülükleri, çeşitli hız ve mesafeleri destekleme yetenekleri ile birleştiğinde, onları modern dijital altyapının hemen hemen her yönünde vazgeçilmez bileşenler haline getiriyor.

A. Veri Merkezleri

Veri merkezleri belki de SFP teknolojisinin en önemli faydalanıcılarıdır. Bu yüksek yoğunluklu, yüksek bant genişlikli ortamlarda SFP'ler:

• Sunucu bağlantısı : Bireysel sunucuları raf üstü (TOR) anahtarlara bağlamak, sanal makineler, uygulamalar ve depolama için yüksek hızlı veri aktarımını sağlar.
• Anahtarlar Arası Bağlantılar (ISL) : Veri merkezinde farklı anahtar katmanları (örn., Toplama, çekirdeğe toplama, çekirdeğe toplama) arasında yüksek bant genişlikli bağlantılar sağlamak ve ağ kumaş boyunca hızlı veri akışı sağlar.
• Veri Merkezi Bağlantı (DCI) : Coğrafi olarak ayrılmış veri merkezlerini birleştirmek için, genellikle uzun süreli SFP'ler (1000Base-LX/LH veya ZX gibi) veya daha yüksek hızlı QSFP modüllerini tek modlu fiber üzerinden köprülemek için kullanır.
• Depolama alanı ağları (SANS) : Fiber kanalı SFP'ler, SANS'larda sunucuları depolama dizilerine bağlamak için özellikle kullanılır ve kritik uygulamalar için yüksek hızlı blok seviyesi veri erişimini kolaylaştırır.

B. Kurumsal Ağlar (LAN/WAN)

SFP modülleri, küçük işletmelerden büyük şirketlere kadar kurumsal yerel alan ağlarının (LAN'lar) ve geniş alan ağlarının (WANS) tasarımı ve işletilmesi için temeldir.

• Kampüs omurgası : Binaları veya farklı departmanları büyük bir kampüs ağına bağlamak, genellikle daha uzun mesafeler için tek modlu fiber SFP'ler kullanarak.
• Dağıtım ve Erişim Katmanları : Erişim katmanı anahtarlarından (son kullanıcı cihazlarını bağlama) yüksek hızlı yukarı bağlantıların dağıtım katmanı anahtarlarına kadar sağlamak ve çok sayıda kullanıcı için ağ performansını sağlar.
• Kablosuz Erişim Noktası Taşıt : Daha büyük dağıtımlarda, SFP'ler yüksek kapasiteli kablosuz erişim noktalarını kablolu ağ altyapısına bağlamak için kullanılabilir.
• Eski Ekipmanları Bağlamak : 1000Base-T SFP'ler, modern fiber optik anahtarların daha eski bakır tabanlı cihazlara veya ağın segmentlerine bağlanmasına izin verir.

C. Telekomünikasyon (FTTH, Metro Ethernet)

Telekomünikasyon endüstrisi, evlere ve işletmelere yüksek hızlı hizmetler sunmak için SFP modüllerine büyük ölçüde güveniyor.

• Eve Fiber (FTTH) : Bidi SFP'ler, FTTH dağıtımları için pasif optik ağlarda (PONS) yaygın olarak kullanılır ve tek bir fiber iplikte çift yönlü iletişime izin verir ve bu da fiber dağıtım maliyetlerini azaltır.
• Metro Ethernet : CWDM ve DWDM varyantları dahil SFP'ler, hizmet sağlayıcıların kentsel ve banliyö alanlarında yüksek bant genişlikli Ethernet hizmetleri sunmalarını sağlayan metropol alan ağlarının (MANS) ayrılmaz bir parçasıdır. Birden fazla hizmeti tek bir fibere çarparak fiber altyapısının verimli kullanılmasına izin verirler.
• Mobil taşıt : Hücresel baz istasyonlarını çekirdek ağa bağlamak, mobil iletişim için yüksek hızlı veri aktarımı sağlar.

D. Depolama alanı ağları (SAN)

Kısaca belirtildiği gibi, SANS özel SFP modülleri için kritik bir uygulama alanıdır.

• Fiber kanal bağlantısı : Fiber kanalı SFP'ler (örn., 1g, 2g, 4g, 8g, 16g fiber kanal), sunucular ve paylaşılan depolama aygıtları arasında yüksek hızlı, düşük gecikmeli veri aktarımı için optimize edilen fiber kanal protokolü için özel olarak tasarlanmıştır. Bu modüller, kritik depolama sistemlerinin performansını ve güvenilirliğini sağlamak için gereklidir.

E. Endüstriyel Ethernet

Geleneksel BT ortamlarının ötesinde, SFP modülleri, sağlam ve güvenilir ağların otomasyon ve kontrol sistemleri için çok önemli olduğu endüstriyel ortamlarda giderek daha fazla bulunur.

• Endüstriyel kontrol sistemleri : Üretim tesislerinde, akıllı fabrikalarda ve enerji ızgaralarında PLC'lerin (programlanabilir mantık denetleyicileri), sensörleri ve aktüatörleri bağlamak.
• Zorlu ortamlar : Endüstriyel sınıf SFP'ler, aşırı sıcaklıklara, titreşimlere ve elektromanyetik parazitlere dayanacak şekilde tasarlanmış ve zorlu endüstriyel koşullarda kararlı ağ çalışması sağlayacak şekilde tasarlanmıştır.
• Uzun mesafeli bağlantı : Bakır kablolamanın pratik veya müdahaleye duyarlı olacağı büyük endüstriyel komplekslerde uzun mesafelerde güvenilir iletişim sağlamak.

Özünde, internetin çekirdeğinden fabrika tabanına kadar, SFP modülleri, birbirine bağlı dünyamızı destekleyen sorunsuz, yüksek hızlı veri akışını sağlayan gerekli optik ve elektrik arayüzlerini sağlayan unung kahramanlardır.

VI. Doğru SFP modülünü seçmek

Uygun SFP modülünün seçilmesi, ağ performansını, güvenilirliğini ve maliyet etkinliğini doğrudan etkileyen kritik bir karardır. Çok çeşitli SFP tipleri mevcut olduğunda, bilinçli bir seçim yapmak, birkaç temel faktörün dikkatle dikkate alınmasını gerektirir.

A. Uyumluluk Hususları (satıcı kilitleme, üçüncü taraf SFP'ler)

Bir SFP modülü seçerken en önemli yönlerden biri uyumluluktur.

• Satıcı kilitli : Birçok ağ ekipmanı üreticisi (örneğin, Cisco, Juniper, HP) alıcı -vericilerinde tescilli kodlama uygular, yani cihazları uyarılar verebilir ve hatta diğer satıcılardan SFP'lerle çalışmayı reddedebilir. Tedarikçi kilitleme olarak bilinen bu uygulama, seçimlerinizi sınırlandırabilir ve maliyetleri artırabilir.
• Üçüncü taraf SFP'ler : Yüksek kaliteli üçüncü taraf SFP üreticileri, MSA (çok kaynaklı anlaşma) standartlarıyla tamamen uyumlu olan ve büyük ağ ekipmanı markalarıyla uyumlu olacak şekilde kodlanmış modüller üretir. Bunlar, saygın tedarikçilerden kaynaklandıkları takdirde, performanstan ödün vermeden önemli maliyet tasarrufu sağlayabilir. Satın almadan önce her zaman üçüncü taraf SFP'lerin belirli ağ aygıt modelinizle uyumluluğunu doğrulayın.

B. Ağ Gereksinimleri (veri hızı, mesafe, fiber tipi)

Ağınızın temel teknik gereksinimleri, ihtiyaç duyulan SFP türünü belirler.

• Veri oranı : Bağlantınız için gerekli bant genişliğini belirleyin. 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28) veya hatta daha yüksek hızlara (QSFP-DD, OSFP) ihtiyacınız var mı? Bu, seçiminiz için birincil filtredir.
• Mesafe : Bağlı iki cihaz ne kadar uzakta?
  • Kısa mesafeler için (örn., Bir raf veya tek bir oda içinde), bakır SFP'ler (1000Base-T) veya kısa uzatma fiber SFP'leri (1000Base-SX) yeterli olabilir.
  • Orta mesafeler için (örneğin, bir bina veya kampüs içinde), uzun uzanan fiber SFP'ler (1000Base-LX/LH) yaygındır.
  • Uzatılmış mesafeler (örn., Bir şehir genelinde binalar arasında), genişletilmiş SFP'ler (1000Base-ZX) veya DWDM SFP'leri gerekebilir.
• Fiber tipi :
  • Çok modlu fiber (MMF) : Daha kısa mesafeler için, tipik olarak SX SFP'leri ile kullanılır. SFP'nin MMF kablonuzun çekirdek boyutu ve modal bant genişliği ile eşleştiğinden emin olun (örn. OM1, OM2, OM3, OM4, OM5).
  • Tek modlu fiber (SMF) : Tipik olarak LX/LH, ZX, BIDI, CWDM veya DWDM SFP'leri ile daha uzun mesafeler için kullanılır.

C. Çevresel Faktörler (Sıcaklık, Endüstriyel Sınıf)

SFP modülünün dağıtılacağı çalışma ortamını düşünün.

• Sıcaklık aralığı : Standart SFP'ler ticari sıcaklık aralıkları içinde çalışır (0 ° C ila 70 ° C). Bununla birlikte, koşulsuz alanlarda, açık muhafazalarda veya endüstriyel ortamlarda konuşlandırmalar için ihtiyacınız olabilir. Endüstriyel sınıf SFP'ler (genellikle aşırı sıcaklık dalgalanmaları altında güvenilir çalışma sağlamak için genellikle -40 ° C ila 85 ° C için derecelendirilir.
• Nem ve titreşim : Daha az yaygın olsa da, bazı özel SFP'ler, bazı endüstriyel veya dış mekan uygulamalarında kritik olabilecek daha yüksek nem veya titreşime dayanacak şekilde tasarlanmıştır.

D. Maliyet ve Performans

Maliyet ve performansı dengelemek her zaman bir husustur.

• Performans İhtiyaçları : Uygulamanız yüksek bant genişliği ve düşük gecikme talep ediyorsa, performanstan ödün vermeyin. Bir SFP'yi yetersiz belirleyen ağ darboğazlarına ve zayıf kullanıcı deneyimine yol açabilir.
• Bütçe kısıtlamaları : Orijinal OEM SFP'leri pahalı olsa da, saygın üçüncü taraf seçenekleri genellikle kalite veya performansdan ödün vermeden uygun maliyetli bir alternatif sağlar. Gelecekteki potansiyel yükseltmeler ve bakım da dahil olmak üzere toplam sahiplik maliyetini değerlendirin.

E. DDM/DOM'un izleme için önemi

Dijital Teşhis İzleme (DDM) veya Dijital Optik İzleme (DOM), SFP'leri seçerken, özellikle kritik bağlantılar için önceliklendirilmesi gereken önemli bir özelliktir.

• Gerçek Zamanlı İzleme : DDM/DOM, ağ yöneticilerinin optik iletim gücü, optik alma gücü, lazer yanlılığı akımı, sıcaklık ve besleme voltajı gibi temel parametreleri gerçek zamanlı olarak izlemesine izin verir.
• Proaktif sorun giderme : Bu veriler, şebeke kesintilerine neden olmadan önce potansiyel sorunları tanımlamak için paha biçilmezdir (örneğin, kirli bir konektörü veya arızalı modülü gösteren optik gücü bozma).
• Öngörücü bakım : SFP performansındaki eğilimleri izleyerek, yöneticiler bakımı proaktif olarak planlayabilir ve beklenmedik kesinti sürelerini önleyebilir.
• Bağlantı Bütçe Analizi : DDM verileri, optik bağlantı bütçesinin doğrulanmasına ve sinyal gücünün güvenilir iletişim için kabul edilebilir sınırlar içinde olmasını sağlamaya yardımcı olur.

Bu faktörleri dikkatlice değerlendirerek, ağ profesyonelleri, özel teknik gereksinimlerini, bütçe kısıtlamalarını ve operasyonel taleplerini karşılayan en uygun SFP modüllerini seçebilir ve sağlam ve verimli bir ağ altyapısı sağlar.

Vii. Kurulum ve Bakım

Uygun kurulum ve gayretli bakım, ömrü en üst düzeye çıkarmak ve ağ altyapınızdaki SFP modüllerinin güvenilir performansını sağlamak için çok önemlidir. SFP'ler kullanım kolaylığı için tasarlanmış olsa da, en iyi uygulamalara bağlı kalmak ortak sorunları önleyebilir ve operasyonel verimliliklerini genişletebilir.

A. Kurulum için en iyi uygulamalar

Bir SFP modülünün yüklenmesi, sıcaklık çekilebilir tasarımı nedeniyle genellikle basittir, ancak her zaman birkaç temel uygulamaya uyulmalıdır:

1. Özenle ele almak : SFP modülleri, özellikle optik arayüzleri, hassas bileşenlerdir. Bunları daima metal gövdeleriyle idare edin ve optik portlara veya elektrikli pimlere dokunmaktan kaçının.
2. Temizlik çok önemlidir : Bir SFP eklemeden veya bir fiber optik kablo bağlamadan önce, hem SFP'nin optik bağlantı noktasının hem de fiber konektörü uç yüzlerinin temiz olduğundan emin olun. Mikroskobik toz parçacıkları bile optik performansı önemli ölçüde bozabilir. Özel fiber optik temizleme araçları kullanın (örn., Tiftiksüz mendiller ve temizleme sıvısı veya tek tıklamacılar).
3. Doğru yönelim : Çoğu SFP'nin ekleme için özel bir yönelimi vardır. Modülün ağ cihazındaki bağlantı noktası ile doğru şekilde hizalandığından emin olun. Yerine tıklayana kadar hafif bir itme ile sorunsuz bir şekilde kaymalıdır. Asla bir SFP'yi bir bağlantı noktasına zorlamayın.
4. Mandalayı sabitleyin : Takıldıktan sonra, SFP'nin kilitleme mekanizmasının (varsa) bağlantı noktasına sabitlemek için uygun şekilde bağlandığından emin olun. Fiber optik SFP'ler için, modülün optik bağlantı noktalarına güvenli bir şekilde tıklayana kadar LC fiber konektör (ler) i bağlayın.
5. Maç Alıcı ve Fiber Türleri : SFP modülünün (örneğin, çok modlu veya tek mod) kullanılan fiber optik kablo türüyle eşleştiğini her zaman doğrulayın. Uyumsuz bileşenler bağlantı başarısızlığına yol açacaktır.
6. ESD koruması : Elektrostatik deşarjdan kaynaklanan hasarı önlemek için SFP'leri kullanırken daima anti-statik önlemler (örn. ESD bilek kayışı) kullanın.

B. Yaygın SFP sorunlarının sorun giderme

Uygun kurulumlara rağmen, bazen sorunlar ortaya çıkabilir. İşte SFP ile ilgili yaygın sorunlar ve ilk sorun giderme adımları:

1. Bağırmak : Bu, aktif bağlantı olmadığını gösteren en yaygın konudur.

• Fiziksel bağlantıları kontrol edin : Fiber veya bakır kablonun her iki ucunun SFP'lere güvenli bir şekilde bağlandığından ve SFP'lerin ilgili bağlantı noktalarına tamamen oturduğundan emin olun.
• SFP uyumluluğunu doğrulayın : Her iki SFP'nin birbirleriyle (örneğin, aynı hız, dalga boyu ve fiber tipi) ve takılı oldukları ağ cihazlarıyla uyumlu olduğunu doğrulayın.
• Fiber/kabloyu inceleyin : Fiber optik kabloda (karışıklıklar, kesikler) veya bakır kabloda görünür hasar olup olmadığını kontrol edin.
• Temiz Konektörler : Kirli fiber uç yüzeyler bağlantı sorunlarının sık bir nedenidir. Hem SFP'nin optik portunu hem de fiber konnektörünü temizleyin.
• Bileşenleri Değiştir : Mümkünse, SFP'yi bilinen iyi bir tane ile değiştirmeyi deneyin veya SFP'yi anahtardaki farklı bir bağlantı noktasında deneyin. Ayrıca, farklı bir fiber kablo deneyin.
• DDM/DOM verilerini kontrol edin : Varsa, optik iletimi kontrol etmek ve güç seviyelerini almak için DDM/DOM kullanın. Düşük alma gücü genellikle kirli bir konektör, hatalı bir fiber veya iletim SFP ile ilgili bir sorunu gösterir.
• Bağlantı noktası yapılandırması : Anahtar bağlantı noktasının etkin olduğundan ve doğru şekilde yapılandırıldığından emin olun (örn. Hız, dubleks ayarlar).

2. CRC hataları (döngüsel fazlalık kontrol hataları) : Bunlar, genellikle sinyal bütünlüğü sorunları nedeniyle bozuk veri paketlerini gösterir.

• Kirli konektörler : Birincil bir neden. Tüm optik bağlantıları iyice temizleyin.
• Hatalı lif : Hasarlı veya düşük kaliteli fiber hatalar getirebilir. Fiberi test edin veya değiştirin.
• Mesafe/zayıflama sorunları : Bağlantı SFP tipi için çok uzun olabilir veya fiberde aşırı sinyal kaybı (zayıflama) olabilir. Bağlantı bütçesini ve DDM değerlerini kontrol edin.
• Hatalı SFP : SFP'nin kendisi kusurlu olabilir. Değiştirmeyi deneyin.

3. Güç sorunları : SFP modülü düşük güç tanınmıyor veya gösterilmiyor.

• Ana bilgisayardan yetersiz güç : Ağ aygıtı bağlantı noktasının yeterli güç sağladığından emin olun.
• Hatalı SFP : SFP'nin kendisi çok fazla güç çekiyor veya kusurlu olabilir.
• Aşırı ısınma : SFP aşırı ısınıyorsa, güç çıkışını azaltabilir veya kapanabilir. Ağ aygıtının etrafında uygun hava akışını sağlayın.

C. Optik arayüzlerin temizliği ve bakımı

SFP'lerin ve fiber konektörlerin optik arayüzleri kontaminasyona son derece duyarlıdır. Tek bir toz parçacığı ışığı engelleyebilir veya saçabilir, bu da önemli sinyal kaybına ve performans bozulmasına yol açabilir.

• Bağlanmadan önce daima temiz : Her bağladığınızda fiber uç yüzlerini ve SFP bağlantı noktalarını temizlemeyi standart bir uygulama haline getirin.
• Uygun temizleme araçlarını kullanın : Yüksek kaliteli, tüysüz fiber optik temizleme mendillerine, temizleme sıvısına (örn., Özellikle fiber optik için izopropil alkol) veya özel tek tıklamalı fiber temizleyicilere yatırım yapın.
• Asla basınçlı hava kullanmayın : Sıkıştırılmış hava kirleticileri konektör veya SFP bağlantı noktasına daha fazla itebilir.
• Toz başlıklarını açık tut : Kullanılmadığında, kontaminasyonu önlemek için her zaman hem SFP modülleri hem de fiber optik kablolar üzerindeki koruyucu toz kapaklarını tutun.

D. Güvenlik Hususları (Lazer Güvenliği)

SFP modülleri, optik iletim için lazerleri kullanır, bu da uygunsuz bir şekilde kullanılırsa bir güvenlik riski oluşturabilir.

• Görünmez lazer radyasyonu : Fiber optik alıcı -vericiler tarafından yayılan ışık, genellikle insan gözü için görünmezdir, bu da onu özellikle tehlikeli hale getirir.
• Asla doğrudan bir optik bağlantı noktasına bakmayın : Asla doğrudan aktif bir SFP'nin optik bağlantı noktasına veya bağlı bir fiber optik kablonun sonuna bakmayın. Bunu yapmak ciddi ve kalıcı göz hasarına neden olabilir.
• Güvenlik etiketlerini takip edin : Her zaman SFP modülleri ve ağ ekipmanları üzerindeki lazer güvenlik uyarılarına ve etiketlerine uyun.
• Uygun ekipmanı kullanın : Test veya sorun giderirken, doğrudan görsel inceleme yerine fiber optik test için tasarlanmış bir optik güç ölçer veya diğer uygun ekipman kullanın.

Bu kurulum yönergelerini izleyerek ve ortak sorun giderme adımlarını anlayarak, ağ yöneticileri SFP modüllerinin uzun ömürlülüğünü ve en yüksek performansını sağlayarak istikrarlı ve verimli bir ağa katkıda bulunabilir.

VIII. SFP teknolojisinde gelecekteki eğilimler

Ağ dünyası, daha yüksek bant genişliği, daha düşük gecikme ve daha fazla verimlilik için acımasız talepten kaynaklanan sürekli bir evrim durumundadır. Optik bağlantının ön saflarında yer alan SFP teknolojisi, bu taleplere sürekli olarak uyum sağlıyor. Birkaç temel eğilim SFP modüllerinin geleceğini ve daha gelişmiş meslektaşlarını şekillendiriyor.

A. Daha yüksek hızlar (örn. SFP-DD)

En önde gelen eğilim, daha yüksek veri oranları için sürekli itici güçdür. 100 Gbps ve 400 Gbps ağı daha yaygın hale geldikçe, endüstri zaten yeni nesil hızlara bakıyor.

• 800 Gbps ve ötesi : QSFP-DD (dört küçük form faktörü takılabilir çift yoğunluk) ve OSFP (Octal Small Form-Factor Plaggable) gibi modüller 400 Gbps için yüke liderlik ediyor ve 800 Gbps ve hatta 1.6 tbps için aktif olarak geliştiriliyor. Bu gelişmeler, elektrik şeritlerinin sayısını artırarak ve daha karmaşık modülasyon şemaları (PAM4 gibi) kullanılarak elde edilir.
• SFP-DD (küçük form faktörü takılabilir çift yoğunluk) : Bu, elektrik şerit sayısını iki katına çıkararak geleneksel SFP form faktörüne daha yüksek yoğunluklar ve hızlar (örn. 50 Gbps, 100 Gbps) getirmeyi amaçlayan ortaya çıkan bir form faktörüdür. Bu, mevcut SFP tabanlı altyapı için zorlayıcı bir yükseltme yolu sunan tanıdık SFP ayak izi içinde daha fazla bant genişliğine izin verir.

B. Gelişmiş özelliklerle entegrasyon

Gelecekteki SFP modülleri sadece hızla ilgili değildir; Ayrıca daha fazla zeka ve gelişmiş işlevsellikler içeriyorlar.

• Gelişmiş DDM/DOM : DDM/DOM zaten yaygın olsa da, daha karmaşık gerçek zamanlı teşhis, öngörücü analitik ve hatta kendi kendini iyileştirme yeteneklerinin alıcı-vericilere entegre edilmesini bekleyin. Bu, daha ayrıntılı izleme ve proaktif ağ yönetimine izin verecektir.
• Güvenlik Özellikleri : Ağ güvenliği çok önemli hale geldikçe, alıcı vericiler fiziksel katmandaki verileri korumak için şifreleme özellikleri veya gelişmiş kimlik doğrulama mekanizmaları gibi gömülü güvenlik özelliklerini içerebilir.
• Düşük güç tüketimi : Ağ ekipmanlarının artan yoğunluğu ve artan enerji maliyetleri ile güç verimliliği kritik bir tasarım hedefi olmaya devam etmektedir. Gelecekteki SFP'ler, daha yeşil veri merkezlerine ve daha düşük operasyonel giderlere katkıda bulunarak bit başına güç tüketimini azaltmaya odaklanmaya devam edecektir.

C. 5G ve IoT ağlarında rol

5G kablosuz teknolojisinin çoğalması ve Nesnelerin İnterneti'nin (IoT) büyük ölçüde genişlemesi, ağ altyapısında benzeri görülmemiş talepler yaratıyor ve SFP modülleri bu dönüşümlerin sağlanmasında hayati bir rol oynamaktadır.

• 5G Taş Halısı : SFP ve QSFP modülleri, 5G taban istasyonlarını çekirdek ağa bağlayan yüksek bant genişlikli taşıt bağlantıları için gereklidir. 5G ağları geliştikçe, daha yüksek hızlı SFP'ler, gelişmiş mobil geniş bant, ultra güvenilir düşük gecikmeli iletişim ve büyük makine tipi iletişim tarafından üretilen muazzam veri trafiğini işlemek için çok önemli olacaktır.
• Kenar hesaplama : Veri kaynağına daha yakın işlemleri getiren Edge Computing'in yükselişi, yüksek hızlı, güvenilir bağlantıya dayanmaktadır. SFP'ler, Kritik IoT uygulamaları için düşük gecikme sağlayarak Edge veri merkezlerinin ve cihazlarının bağlanmasında temeldir.
• Endüstriyel IoT (IIOT) : Endüstriyel ortamlarda, sağlam ve yüksek hızlı SFP modülleri, IIOT sensörlerinin ve cihazlarının dağıtımını sağlar, akıllı fabrikalar ve otomatik sistemler için gerçek zamanlı veri toplama ve kontrolü kolaylaştırır.

D. Sürekli minyatürleştirme ve güç verimliliği

Daha küçük form faktörlerine ve daha düşük güç tüketimine yönelik eğilim devam edecektir.

• Daha küçük ayak izleri : SFP'ler zaten kompakt olsa da, daha yüksek port yoğunluğu için sürücü, daha küçük alıcı -verici tasarımları için bile zorlamaya devam edecek ve ağ ekipmanı üreticilerinin daha az alana daha fazla bağlantı kurmasına izin verecektir.
• Enerji verimliliği : Araştırma ve geliştirme, performansı korurken veya artırırken daha az güç tüketmesi için SFP'ler içindeki optik ve elektrik bileşenlerini optimize etmeye odaklanmıştır. Bu, yüksek yoğunluklu ortamlarda ısı dağılmasını yönetmek ve veri merkezlerinin karbon ayak izini azaltmak için çok önemlidir.

Sonuç olarak, SFP teknolojisi statik olmaktan uzaktır. Hızlı veri merkezlerinden 5G ve IoT ağlarının en uzak yerlerine kadar, birbirine bağlı dünyamızın sürekli büyüyen taleplerini karşılamaya yönelik hız, verimlilik ve zeka sınırlarını zorlayan yenilik yapmaya devam eden dinamik bir alandır.

İx. Çözüm

A. SFP'nin önemi ve çok yönlülüğünün özeti

Bu makale boyunca, modern ağdaki temel rollerinden karmaşık anatomelerine ve çeşitli uygulamalarına kadar SFP modüllerinin çok yönlü dünyasını araştırdık. SFP'leri bağlantının "omurgası" olarak tanıyarak, elektrik sinyallerinin optik darbelere sorunsuz bir şekilde dönüşümünü sağlayarak ve bunun tersini sağlayarak başladık. Sıcak çekilemez, kompakt ve çok yönlü doğaları onları hemen hemen her ağ ortamında vazgeçilmez bileşenler haline getirmiştir.

Bunları veri hızına (100Base, 1000Base), dalga boyu/mesafe (SR, LR, ER, Bidi, CWDM/DWDM) ve özel uygulamalar (Fiber Kanalı, Sonet/SDH) ile kategorize ettik. GBIC'den SFP'ye ve daha sonra SFP, QSFP ve OSFP gibi daha yüksek hızlı varyantlara evrim, endüstrinin daha fazla bant genişliği ve verimlilik için sürekli sürüşünü vurgular. Bu modüllerin veri merkezleri, kurumsal ağlar, telekomünikasyon, depolama alanı ağları ve hatta endüstriyel ayarlar arasında nasıl kritik olduğunu gördük ve yüksek hızlı veri akışı için gerekli arayüzleri sağladık.

Ayrıca, doğru SFP'yi seçmek, uyumluluğu, ağ gereksinimlerini, çevresel faktörleri ve DDM/DOM'un izleme için paha biçilmez rolünü vurgulamak için önemli hususları inceledik. Son olarak, kurulum için en iyi uygulamaları, ortak sorunları giderme ve titiz temizlik ve lazer güvenliğinin önemini ele aldık.

B. Gelişen ağ manzaralarındaki rolü hakkında son düşünceler

SFP modülü, çeşitli yinelemelerinde, sadece bir donanımdan daha fazlasıdır; Bu, sürekli hızlandırıcı bir dijital dünyada gerekli olan modülerlik ve uyarlanabilirliğin bir kanıtıdır. Esnek, ölçeklenebilir ve uygun maliyetli bağlantı sağlama yeteneği, ağ altyapılarının sabit, yıkıcı revizyonlar olmadan gelişmesine izin verdi. Geleceğe baktığımızda, daha yüksek hızlara (800 Gbps ve ötesinde SFP-DD, QSFP-DD, OSFP), gelişmiş teşhis ve güvenlik gibi gelişmiş özelliklerin entegrasyonu ve 5G ve IoT ağlarının sağlanmasında önemli rollerinin entegrasyonu, SFP teknolojisinde kalıcı alaka ve devam eden inovasyonun altını çizmektedir.

Bu küçük, ancak güçlü, alıcı -vericiler, birbirine bağlı dünyamızın kalbinde olmaya devam edecek ve bulut bilişimden otonom sistemlere kadar her şeyi güçlendiren büyük veri akışlarını sessizce kolaylaştıracak.

C. Eylem Çağrısı/Daha Fazla Okuma

SFP modüllerini anlamak, ağ tasarımı, dağıtım veya bakıma katılan herkes için temel bir adımdır. Bilginizi derinleştirmek için:

• Belirli MSA belgeleri : Ayrıntılı teknik özellikler için.
• Satıcı uyumluluk matrisleri : Mevcut ekipmanınızla sorunsuz entegrasyon sağlamak için.
• Fiber optik kablolama standartları : Farklı fiber tiplerinin nüanslarını ve bunların SFP performansı üzerindeki etkilerini anlamak.
• Ortaya çıkan alıcı -verici teknolojileri : Ağ evrimindeki eğrinin önünde kalmak için 800g ve ötesindeki gelişmelere dikkat edin.
