SFP Modülü: Ağ iletişiminin anahtar bağlantısı

Günümüzün dijital çağında, ağ iletişiminin hızlı gelişimi verimli veri iletimini anahtar haline getirmiştir. Bunun arkasında, SFP modülü , ağ ekipmanında önemli bir bileşen olarak, vazgeçilmez bir rol oynamaktadır. Benzersiz performansı ve özellikleri ile, yüksek hızlı ve istikrarlı ağ bağlantıları oluşturmak için sağlam bir temel oluşturmuştur.

1. SFP modülü nedir?

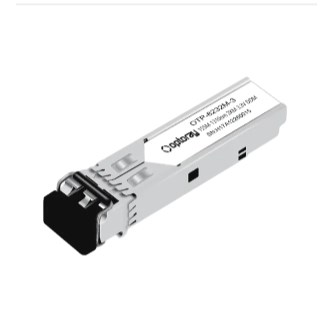

SFP, yani küçük form faktörü takılabilir. Tanım gereği, esas olarak ağ cihazları arasında optik sinyallerin ve elektrik sinyallerinin karşılıklı dönüşümünü gerçekleştirmek için kullanılan belirli standartları izleyen optik bir modüldür. Bu modül küçüktür, genellikle sadece bir başparmak boyutudur, ancak güçlü işlevler içerir.

SFP modülünün doğumu, ağ iletişimi alanında büyük bir yenilik olarak kabul edilebilir. Görünmeden önce, GBIC (Gigabit Arayüz Dönüştürücü) daha yaygın olarak kullanılan bir ağ bağlantısı bileşeniydi. Bununla birlikte, GBIC modülü büyüktür ve ekipmanın port yoğunluğunu iyileştirmede belirli sınırlamalara sahiptir. SFP modüllerinin ortaya çıkışı bu sorunu iyi çözdü. Boyutu, aynı aygıt panelinde yapılandırılmasını, cihazın bağlantı noktası yoğunluğunu büyük ölçüde iyileştiren ve ağın genişletilmesini ve yükseltilmesini kolaylaştıran GBIC modüllerine kıyasla yaklaşık yarıya indirgenir. ​

2. SFP modüllerinin çalışma prensibi
SFP modüllerinin çalışma prensibi optik iletişim teknolojisine dayanmaktadır. İletim ucunda, elektrik sinyalini ağ cihazından optik bir sinyale dönüştürür ve optik fiberden iletir. Özellikle, elektrik sinyali ilk olarak modül içindeki sürüş devresine girilir. Sürüş devresi işlemlerinden sonra ve elektrik sinyalini amplifiye ettikten sonra, elektrik sinyalini karşılık gelen optik sinyale dönüştürmek için lazeri kontrol eder ve daha sonra optik sinyali optik fiberden gönderir. ​

Alıcı uçta, süreç tam tersidir. SFP modülündeki fotodetektör, optik sinyalin optik fiberden alınmasından ve bir elektrik sinyaline dönüştürülmesinden sorumludur. Daha sonra, elektrik sinyali önsözlendirici tarafından amplifiye edilir ve daha sonra sonraki işlem devresi tarafından şekillendirilir ve geri yüklenir ve son olarak işlenmiş elektrik sinyali ağ cihazına çıkarılır.

III. SFP modüllerinin sınıflandırılması
(İ) hıza göre sınıflandırma
100Base SFP: Genellikle 100Mbps ve 155Mbps iletim hızını temsil eder ve Fast Ethernet, SDH/Sonet ve ATM gibi senaryolarda yaygın olarak kullanılmaktadır. Bununla birlikte, ağ teknolojisinin hızlı bir şekilde geliştirilmesiyle, çoğu cihaz 1G veya daha yüksek hızlara yükseltildi ve sadece birkaç tedarikçi hala bu tür modül sağlıyor. ​
1000Base SFP: 1G veya Gigabit Oran Modülü olarak da bilinir, piyasadaki birçok tedarikçi ve zengin seçeneklerle veri iletişimi alanındaki en popüler alıcı -vericilerdir. ​
2G SFP: 2G FC SAN anahtarları ve SDH/Sonet ekipmanı için uygun 2G fiber kanal ve 2.5G iletim hızları içerir. ​
10G SFP: SFP modülünün yükseltilmiş bir sürümü olarak, 10Gbps'ye kadar veri iletim oranlarını destekler ve veri merkezlerindeki dahili ağ bağlantıları, yüksek performanslı bilgi işlem ve diğer alanlar gibi yüksek bant genişliği gereksinimlerine sahip uygulama senaryolarında yaygın olarak kullanılmaktadır. Görünüşü ve boyutu sıradan SFP modülleriyle aynıdır, ancak performansı önemli ölçüde iyileştirilmiştir. ​
25G SFP28: 25 Gbps'nin yüksek hızlı veri iletimini sağlayabilir, ortaya çıkan bazı uygulamalar için mevcut daha yüksek bant genişliğine olan talebi karşılayabilir ve veri merkezlerinde yüksek hızlı bağlantı gibi senaryolarda yavaş yavaş ortaya çıkabilir.
​
(İi) dalga boyuna göre sınıflandırma
850nm SFP: Tipik 850nm dalga boyuna sahip çok modlu bir SFP modülüne aittir. Bu dalga boyunda, çok modlu optik fiberin sinyal iletim mesafesi nispeten kısadır, genellikle 2km'den azdır. Bununla birlikte, veri merkezleri içindeki kısa mesafeli bağlantılar gibi kısa mesafeli, yüksek bant genişliği uygulama senaryolarında iyi performans gösterir. ​
1310NM SFP: Tek modlu SFP modülleri için yaygın bir dalga boyu tipidir. 1310nm dalga boyu SFP modülüne sahip tek modlu optik fiber, 2km'den fazla bir iletim mesafesi elde edebilir ve genellikle kampüs ağı omurga bağlantıları gibi orta ve kısa mesafeli ağ bağlantıları için kullanılır.
1550NM SFP: 1310nm dalga boyuna kıyasla, tek modlu bir SFP modülünün dalga boyu ayrıca, 1550nm dalga boyu, tek modlu optik fiberde daha düşük iletim kaybına ve daha uzun iletim mesafesine sahiptir, bu da uzun mesafeli tens veya yüzlerce kilometrelik ağ bağlantılarının uzun mesafeli iletimine ulaşabilir ve uzun mesafe alan bağlamaları için uygun olan ve üstü alan konaklama için uygundur. Omurgalar. ​

(İii) iletim ortamına göre sınıflandırma
Multimod SFP: OM1, OM2, OM3, OM4 ve OM5 gibi multimod optik fiber kablolamayı destekler. Farklı derecelerdeki multimod optik liflerin performansı değişir. Not ne kadar yüksek olursa, bant genişliği ve iletim mesafesi gibi performans o kadar iyi olur. Multimod SFP modülleri genellikle kurumsal dahili LAN'lar ve veri merkezleri içindeki kısa mesafeli bağlantılar gibi kısa mesafeli, yüksek bant genişliği ve maliyete duyarlı ağ ortamlarında kullanılır. ​

Tek modlu SFP: Maksimum bağlantı iletim mesafesini sağlayabilen 9/125μm tek modlu optik fiber (SMF) kabloları için uygun. Genel olarak konuşursak, tipik şanzıman mesafesi 10km veya 20km'dir. Bazı özel uygulama senaryolarında 180km'ye bile ulaşabilir. Genellikle şehirler arası veri merkezi ara bağlantısı, geniş alan ağ omurga bağlantıları vb. Gibi uzun mesafeli, büyük kapasiteli veri iletimi için kullanılır.
Bakır Kablo SFP: Bu tip modül, sinyalleri iletmek için ağ kabloları veya DAC (doğrudan takma kablosu) gibi geleneksel bakır kablolar kullanır. Optik fiber şanzımanla karşılaştırıldığında, bakır kablo SFP modülleri daha ucuzdur ve bazı küçük işletme ağlarındaki kısa mesafeli cihaz bağlantıları gibi kısa mesafeli, maliyete duyarlı ve düşük hızlı iletim senaryoları için uygundur. ​

IV. SFP modüllerinin avantajları
(İ) Sıcak aşılabilir özellikler
SFP modülü, sıcak aşılabilir işlevlere sahiptir, yani ağ ekipmanının çalışması sırasında modülün ekipmanın gücünü kapatmadan doğrudan eklenebileceği veya fişlenebileceği anlamına gelir. Bu özellik, ağın bakımı ve yükseltilmesi için büyük bir rahatlık getirir, ekipman kesinti süresinin neden olduğu servis kesinti süresini büyük ölçüde azaltır ve ağın kullanılabilirliğini ve güvenilirliğini artırır.

(İi) Kompakt boyut
SFP modülü küçüktür ve yüksek port yoğunluğuna sahiptir. Bu özellik, ağ cihazlarının sınırlı bir alanda daha fazla ağ arayüzü sağlamasını ve böylece ağ bağlantılarına olan artan talebi karşılamasını sağlar. Örnek olarak anahtarları almak, SFP modüllerini kullanarak anahtarlar aynı şasi boyutunda daha fazla bağlantı noktası sağlayabilir, bu da ağ dağıtımını daha esnek ve verimli hale getirebilir, özellikle sınırlı alana sahip veri merkezleri gibi senaryolar için uygundur. ​

(İii) Yüksek maliyet etkinliği
Bir yandan, SFP modüllerinin büyük ölçekli üretimi nedeniyle, piyasada birçok tedarikçi ve şiddetli rekabet var, bu da fiyatını nispeten uygun hale getiriyor. Öte yandan, ağı yükseltirken, kullanıcıların yalnızca ağ yükseltmelerinin maliyetini büyük ölçüde azaltan tüm ağ ekipmanını değiştirmeden yalnızca ilgili SFP modüllerini değiştirmeleri gerekir.
​
(İv) Geniş uyumluluk
SFP modülleri, farklı üreticiler tarafından üretilen SFP modüllerinin aynı arayüze sahip ağ cihazlarında kullanılmasını sağlayan birleşik bir çok kaynak anlaşması (MSA) izler. Bu geniş uyumluluk, kullanıcılara ağ cihazlarını ve modülleri seçmede daha esneklik sağlar. Kullanıcılar, uyumluluk sorunları hakkında endişelenmeden kendi ihtiyaçlarına ve bütçelerine göre farklı markaların yüksek kaliteli SFP modüllerini seçebilirler. Aynı zamanda, pazar rekabetini de teşvik eder ve SFP modül teknolojisinin sürekli ilerlemesini ve maliyetlerin azaltılmasını teşvik eder.

V. SFP modüllerinin uygulama senaryoları
(İ) Veri Merkezi
Veri merkezlerinde, SFP modülleri yüksek hızlı veri iletimi ve değişiminin önemli görevini üstlenir. Veri merkezlerinde sunucular arasında, sunucular ve anahtarlar arasında ve anahtarlar arasındaki çok sayıda ağ bağlantısı SFP modüllerinden ayrılamaz. Örneğin, 10G SFP modülleri, veri merkezleri içindeki büyük verilerin hızlı değişim ve devasa verilerin ihtiyaçlarını karşılamak için çekirdek anahtarlar ve veri merkezleri içindeki toplama anahtarları arasındaki yüksek hızlı bağlantı bağlantıları için kullanılır; Verilerin yüksek hızlı ve kararlı bir şekilde iletilebilmesini sağlamak ve veri merkezlerinin verimli çalışmasını sağlamak için yüksek performanslı bilgi işlem kümeleri ve depolama cihazları arasındaki bağlantı gibi daha yüksek bant genişliği gereksinimlerine sahip bazı veri merkezi senaryolarında 25G SFP28 modülleri kullanılırken. ​

(İi) Kurumsal Ağ
Kurumsal Ağlarda, SFP modülleri de önemli bir rol oynar. İşletme içindeki ofis ağından kampüs ağına kadar, farklı cihazlar arasında bağlantılar elde etmek için SFP modülleri kullanılır. Örneğin, bir kurumsal kampüs ağında, istikrarlı ve güvenilir bir kampüs ağı omurga bağlantısı oluşturmak için bir ofis binasındaki zemin anahtarlarını ve çekirdek anahtarları bağlamak için 1G SFP modülü kullanılabilir; Ofis içindeyken, çalışanların ağ bant genişliği için günlük ofis ihtiyaçlarını karşılamak için masaüstü bilgisayarları ve erişim anahtarlarını bağlamak için çok modlu bir SFP modülü kullanılabilir.

(İii) Telekomünikasyon ağı

Telekomünikasyon ağları alanında, SFP modülleri uzun mesafeli, yüksek kapasiteli veri iletimi elde etmek için önemli bileşenlerdir. Telekomünikasyon operatörlerinin omurga ağları ve metropol alan ağları uzun mesafeli veri iletimi ve değişimi gerektirir. Tek modlu SFP modülleri, uzun mesafeli iletim avantajları nedeniyle telekomünikasyon ağlarında ilk tercih haline gelmiştir. 1550nm dalga boyuna sahip tek modlu SFP modülleri, bölgeler arası veri iletimini sağlamak için telekomünikasyon omurga ağındaki farklı şehirler arasındaki ağ bağlantıları için kullanılır; Ve metropol alan ağında, SFP modülleri, telekomünikasyon ağının kullanıcılara ses, veri ve video gibi çeşitli iletişim hizmetleri sunabilmesini sağlamak için farklı yerel uç cihazlar arasındaki bağlantılarda da yaygın olarak kullanılmaktadır. ​

Ağ iletişimi alanında önemli bir bileşen olarak, SFP modülleri, benzersiz avantajları ve çok çeşitli uygulama senaryolarıyla modern yüksek hızlı ve istikrarlı ağlar oluşturmada yeri doldurulamaz bir rol oynar. Teknoloji ilerlemeye devam ettikçe, SFP modülleri yenilik yapmaya ve gelişmeye devam edecek ve ağ iletişim teknolojisini daha da geliştirmeye daha fazla katkı sağlayacaktır. .
